        NPort W2150A WIFI

        Der NPort W2150A wird über LAN konfiguriert.

        Für die Konfiguration sind folgende Schritte erforderlich:

        Auffinden des Geräts im LAN mit der Software DSU.

        • Zuweisen der gewünschten LAN Adresse mit der Software DSU
        • Installieren eines virtuellen COM Ports mit dem Nport/Oncell Driver Manager
        • Konfiguration der seriellen Schnittstelle und der WLAN Eigenschaften über Webbrowser
        • Neustart des Gerätes

        DSU

        Den "DSU" finden Sie unter:

        https://www.moxa.com/support/sarch_result.aspx?type=soft&prod_id=849&type_id=5

        Installieren und starten Sie dieses Prorgamm.

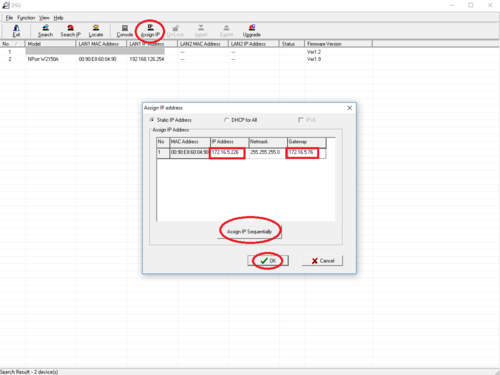

        Klicken Sie auf die Schaltfläche "Search" um  den NPort W2150A zu finden. Nachdem dieser gefunden und der Liste hinzugefügt wurde, wählen Sie den Listeneintrag NPort W2150A aus und drücken auf „Assign IP“. Ändern sie nun die IP-Adresse und den Gateway. Klicken Sie anschließend auf „Assign IP Sequentially“ und bestätigen sie zwei mal mit "OK". Der NPort W2150A startet nun erneut und sucht automatisch nach dem Gerät.

        Unter dieser IP ist der Geräteserver nun mit einem Webbrowser erreichbar, um weitere Konfigurationen vorzunehmen.

        NPort/OnCell Windows Driver Manager

        Den "NPort/OnCell Windows Driver Manager" finden Sie unter:

        https://www.moxa.com/support/sarch_result.aspx?type=soft&prod_id=849&type_id=9

        Installieren und starten Sie dieses Prorgamm.

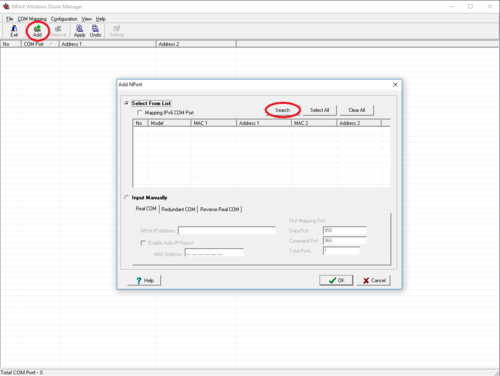

        Zunächst wird mit dem NPort Windows Driver Manager der COM-Port für den NPort W2150A erstellt. Hierzu drücken Sie die Schaltfläche "Add" und anschließend die Schaltfläche "Search".

        Im nächsten Schritt wählen Sie den NPort W2150A aus und bestätigen mit "OK". Im Anschluss daran drücken Sie die Schaltfläche "Yes", damit der COM-Port aktiviert wird. Nun kann das Programm beendet werden.

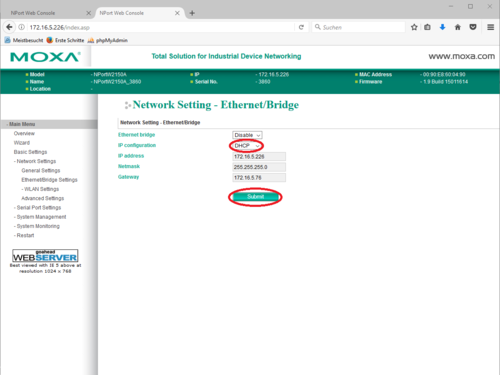

        Ethernet/Bridge Settings

        Klicken sie auf "login".

        Gehen Sie zunächst unter „Network Settings“ in die „Ethernet/Bridge Settings“. Wählen sie hier für die IP configuration z.B. den Eintrag DHCP aus, oder wählen Sie eine feste IP mit zugehöriger Netzwerkmaske und Gateway. Bestätigen Sie anschließend mit einem Klick auf "Submit". Der NPort W2150A startet jetzt neu. Klicken Sie nach dem Signalton im DSU auf "Search" und doppelklicken Sie wider auf den Listeneintrag.

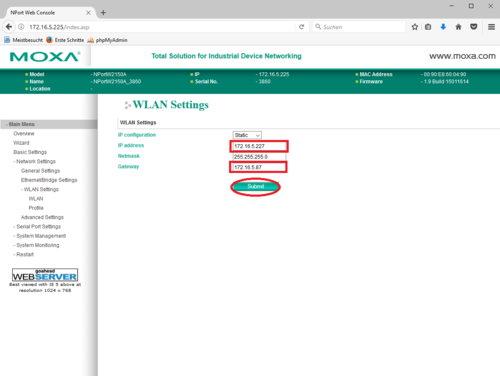

        WLAN Settings - WLAN

        Geben Sie nun unter „Network Settings - WLAN Settings – WLAN“ die IP und den entsprechenden Gateway für das WLan des NPort W2150A  ein. Bestätigen Sie anschließend wieder mit einen Klick auf "Submit".

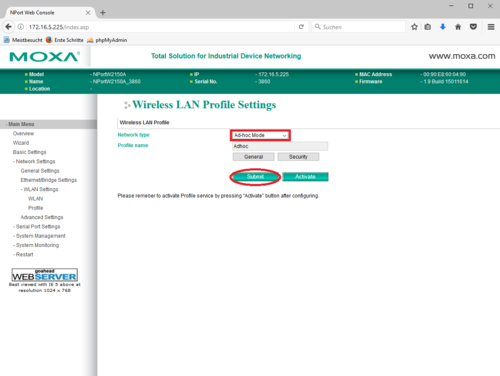

        WLAN Settings - Profile

        Gehen Sie nun auf den Menüpunkt „WLAN Settings – Profile“. Ändern Sie den Eintrag bei "Network type" auf "Ad-hoc-Mode". Bestätigen Sie anschließend wieder mit einen Klick auf "Submit".

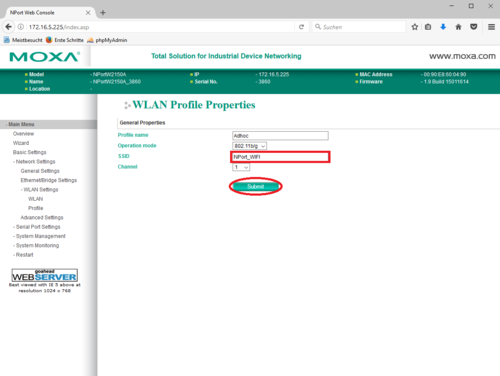

        WLAN Settings - Profile - General

        Klicken Sie nun im Menüpunkt „WLAN Settings – Profile“ auf "General". Vergeben sie hier einen Namen für das WLan-Netzwerk unter SSID. Bestätigen Sie anschließend wieder mit einen Klick auf "Submit".

        Communication Parameters

        Gehen Sie nun in der Menügruppe „Serial Port Settings – Profile“ auf "Communication Parameters". Stellen Sie hier die entsprechenden Parameter ein. Bestätigen Sie anschließend wieder mit einen Klick auf "Submit".

        Gehen Sie anschließen auf den Menüpunkt "Restart - Restart System" und bestätigen Sie mit "Submit".Das Gerät wird nun wieder neu gestartet. Die Konfiguration ist nun beendet. Trennen Sie den NPort W2150A von der Stromversorgung, ziehen Sie das Lan-Kabel ab und schalten Sie den NPort W2150A wieder ein.

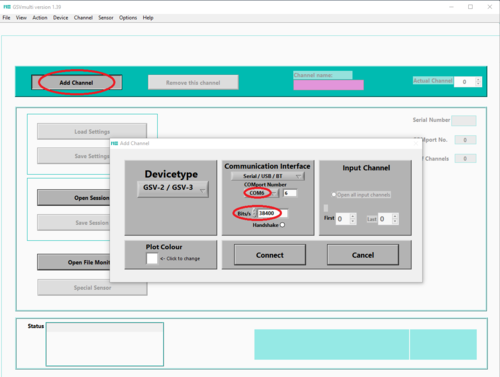

        GSVmulti

        Sie können sich nun auf Ihrem Zielgerät mit dem WLan des NPort W2150A verbinden. Installieren Sie nun auch hier den "NPort/OnCell Windows Driver Manager" und führen, wie zu Beginn beschrieben, die Schritte zur Erstellung eines COM-Ports aus.

        Starten Sie nun GSVmulti und wählen Sie die richtige Schnittstelle (der vergebene COM-Port) und die entsprechende Baud-Rate.
