Mit dem Button "Special Sensor" im Hauptmenü gelangt man zu den Einstellungen für "Multi-Axis" Sensoren (K6D, K3R, F6D, ...).

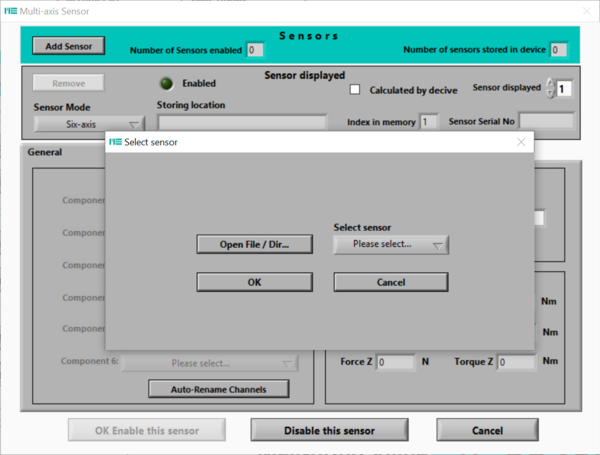

Durch den Button "Add Sensor" gelangt man zum Dialog für das Öffnen und Laden der Kalibrierdaten.
Die Kalibrierdaten werden durch eine Datei mit dem Namen "Seriennummer.dat" geladen. Stellen Sie bitte sicher, dass im gleichen Ordner auch die Datei /die Dateien mit der Erweiterung .matrix enthalten sind.

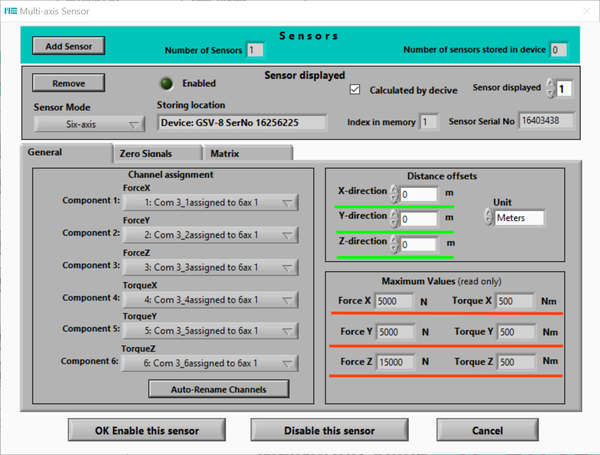

Kontrollieren Sie Nennkräfte und -Momente und die Seriennummer des Sensors.
Tragen Sie optional Ihren Arbeitspunkt ein, um den die Momente berechnet werden sollen.

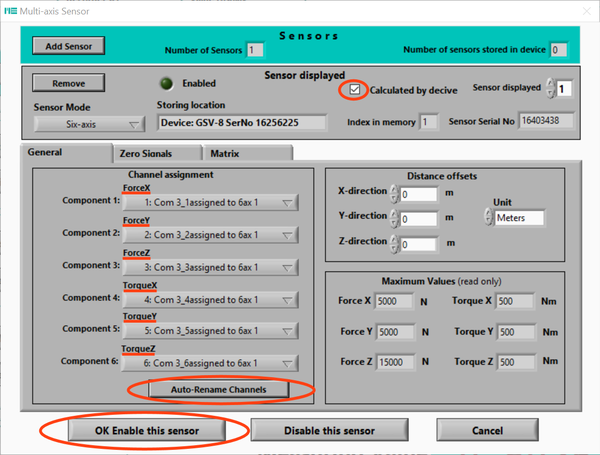

Die Zuweisung der Kanalnamen "ForceX, ForceY, ForceZ, TorqueX, TorqueY, TorqueZ erfolgt optional durch den Button "Auto-Rename.Channels.
Durch "OK Enable this sensor" werden die Daten übernommen.
Mit der Checkbox "Calculated by device" wird die interne Berechnung der Kalibrierdaten eingeschaltet. Über die Schnittstelle und am Analogausgang des GSV-8 werden Kräfte und Momente angezeigt.

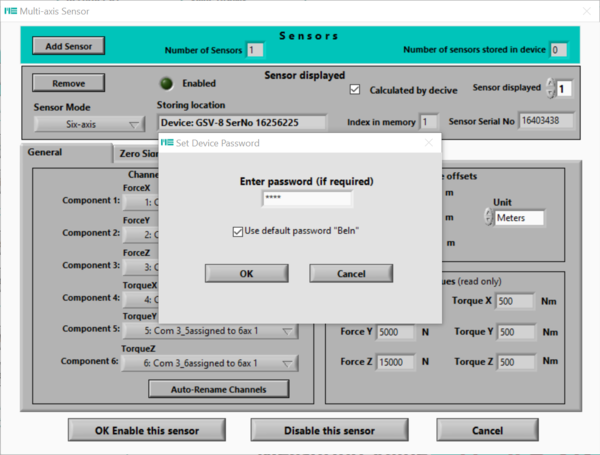

Das Laden von Kalibruerdaten ist durch ein Passwort geschützt.
Das Default-Passwort "Beln" kann derzeit nicht geändert werden.

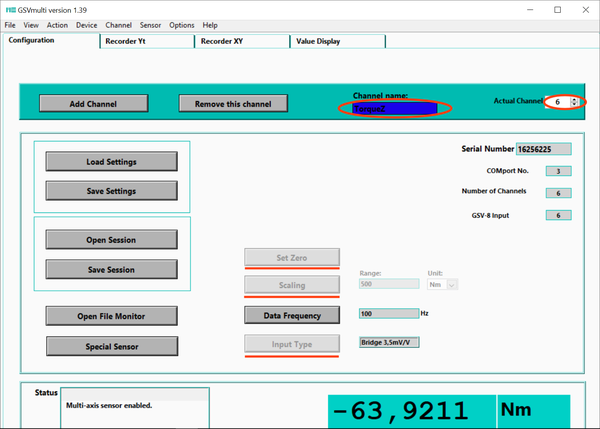

Mit einem aktivierten Mehrachsensor ist das Nullsetzen einzelner Kanäle nicht mehr möglich. In der Karteikarte "Recorder Yt" kann das Nullsetzen aller Kanäle ausgelöst werden.
Durch den Button "Disable this Sensor" kann die Anwendung der Kalibruiermatrix ausgeschaltet werden. Die Kalibriermatrix bleibt im Messverstärker gespeichert.

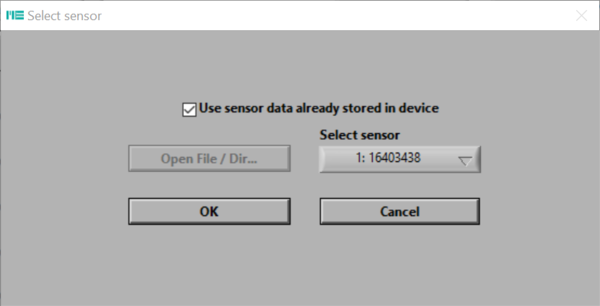

Zum (Re)Aktivieren einer gespeicherten Kalibriermatrix kann die Checkbox gesetzt werden.
Mit dem Button "Remove" wird eine Kalibriermatrix aus dem Speicher des Messverstärkers entfernt.

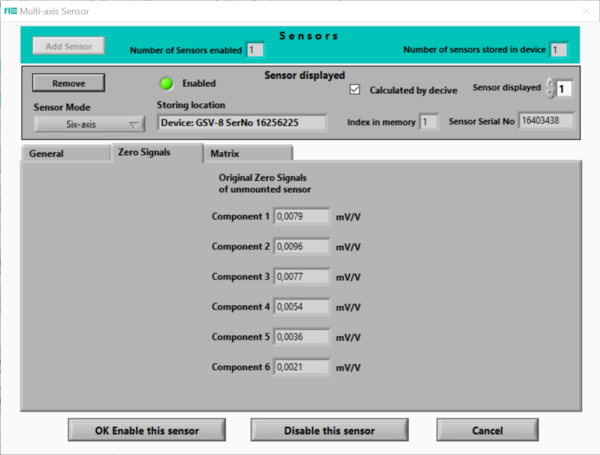

In der Karteikarte "Zero Signals" sind die Nullsignale des unbelasteten Sensors im Auslieferungszustand aufgelistet.

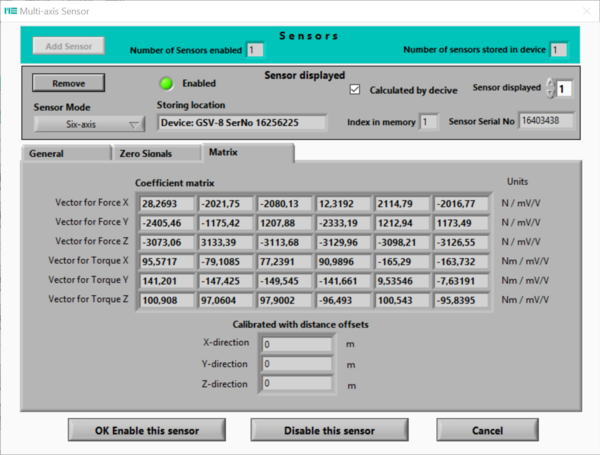

In der Karteikarte "Matrix" sind die Koeffizienten der Matrix aufgelistet.

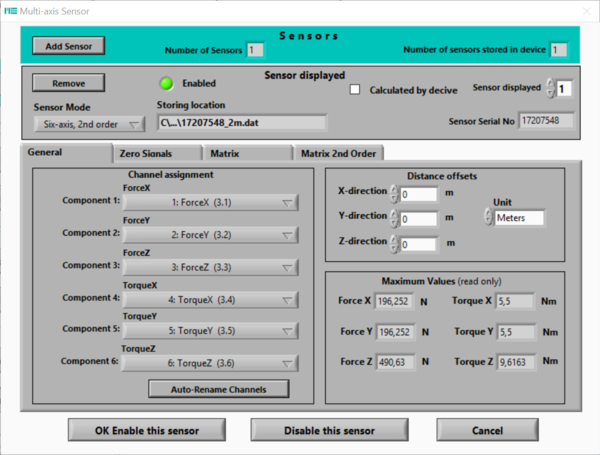

Die Software GSVmulti ab Version 1.38 erlaubt die Anwendung von Kalibruerdaten zweiter Ordnung ("Matrix-Plus").
Die interne Berechnung "Calculated by device" ist (derzeit) nicht möglich.
