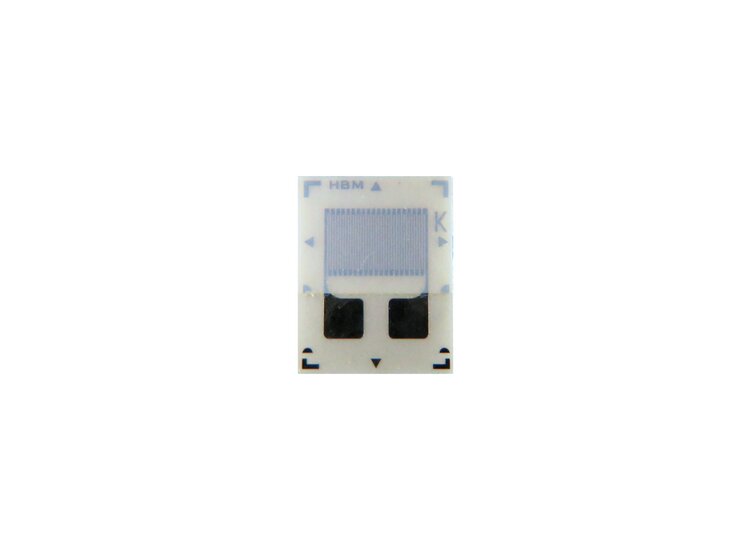

Dehnungsmessstreifen zum Bau von Messaufnehmern. Das Trägermaterial dieses Dehnungsmessstreifens ist PEEKF mit 40µm Dicke. Das Konstantanmessgitter (3...5µm) ist abgedeckt mit PEEKF Folie, ebenfalls mit 40µm Dicke. Dadurch ist dieser Dehnungsmessstreifen Typ insgesamt etwas dicker als vergleichbare Typen mit Polyimid-Träger und -Abdeckung. In der Handhabung ist dieser DMS-Typ daher etwas robuster. PEEKF ist im Gegensatz zu Polyimid nicht hygroskopisch, so dass zusätzliche Versiegelungen der oberen Polyimid-Abdeckfolie mit Epoxydharz entfallen kann.
Durch die Kombination PEEKF und Konstantan Messgitter ist dieser DMS Typ besonders stabil im Nullsignal und zeichnet sich aus durch sehr geringe temperaturbedingte Drift des Nullsignals. Die temperaturbedingte Drift durch Ausdehnung des Sensorkörpers ist in einem weiten Bereich von -10°C bis +120°C für die Werkstoffe Stahl (Variante 1) und Aluminium (Variante 3) kompensiert. Der erlaubte Einsatzbereich reciht von -40°C bis +200°C. Es werden 107 Lastwechesel mit ±1000µm/m erreicht bei einer Verschiebung des Nullsignals kleiner 300µm/m.
Der k-Faktor der Messaufnehmer-DMS ist ca. 2 und wird nicht im Unterschied zu Spannungsanalyse DMS nicht individuell ausgewiesen. Die Toleranz des K-Faktors für Messgitter bis 1,5mm Gitterlänge beträgt ±1,5%
