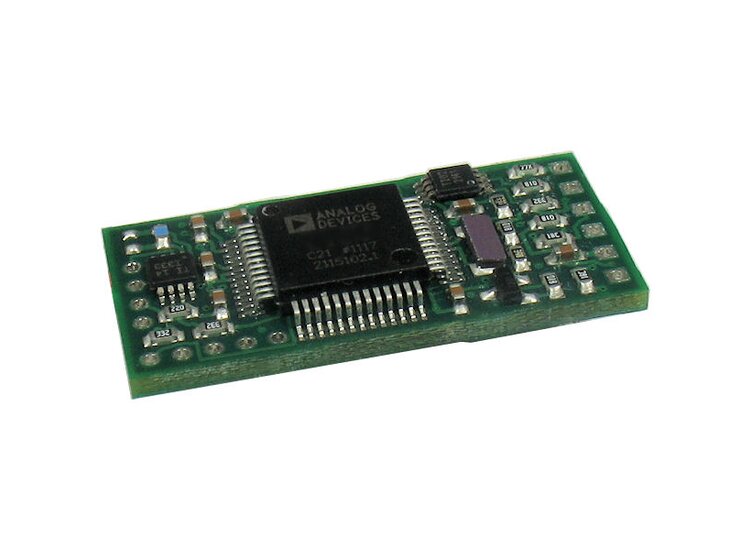

Der Messverstärker GSV-15L eignet sich zum Anschluss von Sensoren mit Dehnungsmessstreifen, wie z.B. Kraftsensoren, Drehmomentsensoren oder Dehnungssensoren.

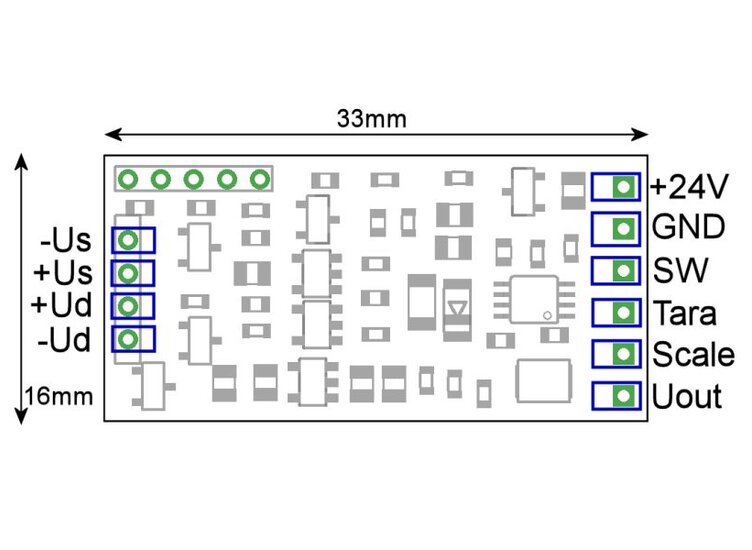

Der Messverstärker zeichnet sich aus durch sehr kleine Abmessungen von nur 16 mm x 33 mm x 5 mm.
Trotz der kleinen Abmessungen verfügt er über besondere Funktionen, wie z.B. automatischer Nullabgleich über 2 mV/V und eine automatische Skalierung des aktuellen Messwertes auf 10 Volt Ausgangssignal. Für diese Funktionen verfügt der GSV-15L über je einen digitalen Steuereingang 24V.
Der Open Collector Schwellwertausgang "SW" reagiert bei Überschreitung von 90% des programmierten Messbereiches.
Ein Konfigurationsmodus erlaubt die Einstellung des Schwellwertausgang auf Schaltschwellen zwischen 5% und 100% des Messbereiches. Ebenso lässt sich die Autoscale-Funktion einstellen für Eingangsempfindlichkeiten zwischen 0,1mV/V bis 3,5mV/V.
Durch den integrierten digitalen Filter wird insbesondere bei niedrigen Frequenzen von 5...105 Hz ein stabiles, rauscharmes und nullpunktstabiles Ausgangssignal gebildet, auch bei hohen Verstärkungen von niedrigen Eingangssignalen von z.B. 0,1 mV/V.
Die Auflösung am Analogausgang beträgt 4096 Teile.Werkseitig ist die Abtastrate auch auf 315 Hz bzw. 1300 Hz einstellbar.
Der Messverstärker kann werkseitig auch für den Anschluss von Beschleunigungssensoren konfiguriert werden. Am Ausgang wird dann die Amplitude des Beschleunigungssignals angezeigt.Es sind Ausführungen mit und ohne Stiftleiste verfügbar.
