Der Messverstärker GSV-1A4 ist ein Messverstärker mit 4 unabhängigen Kanälen für Sensoren mit Dehnungsmessstreifen, wie z.B. Kraftsensoren, Drehmomentsensoren, Beschleunigungssensoren oder Dehnungsaufnehmer.
Dieser Messverstärker eignet sich auch zum Anschluss von Dehnungsmessstreifen Voll- und Halbbrücken ab 87,5 Ohm bis 5000 Ohm sowie für Dehnungsmessstreifen-Viertelbrücken mit 350 Ohm.
Der Messverstärker GSV-1A4 wird mit einem Steckernetzteil 18V, sowie den SUB-D Gegensteckern ausgeliefert.
An der 15-poligen Sub-D Buchse liegen die Spannungs- und Stromausgänge sowie je eine Masse für den Analogausgang. Beide Ausgänge sind kalibriert und können gleichzeitig benutzt werden.
Die Ausgangsspannung ist ±10V, der Strom-Ausgang ist 4...20mA mit Nullabgleich auf 12mA (12mA+-8mA).
An der 37-poligen Sub-D Buchse liegen die Sensoreingänge, Brückenergänzungen sowie die Eingänge für den automatischen Nullabgleich der einzelnen Kanäle.
Die Brückenergänzungswiderstände mit 0,1% Toleranz für 350 Ohm DMS sind enthalten. Die Betriebsart Viertel- oder Halbbrücke kann kundenseitig an der 37-poligen Sub-D Buchse eingestellt werden (siehe Anschlussplan für 37-pol. Sub-D Buchse).
Optional ist es möglich, die 6-Leitertechnik des GSV-1L zu nutzen. Die Nutzung der 6-Leitertechnik muss auf der Leiterplatte konfiguriert werden.

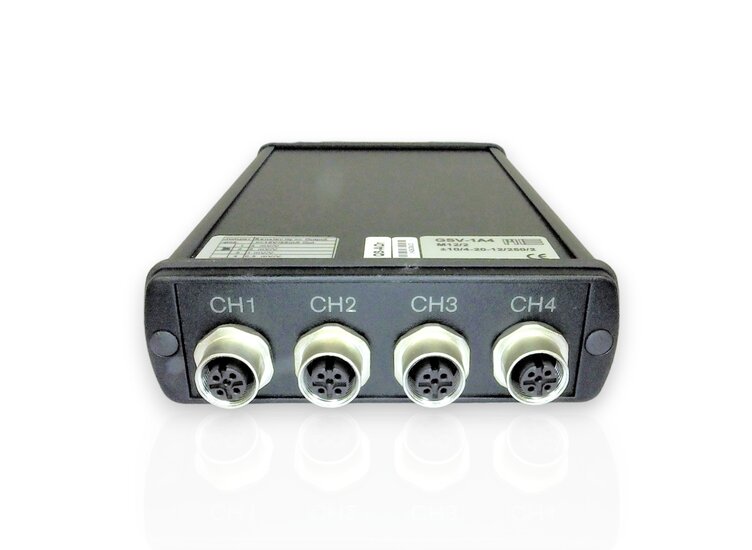

GSV-1A4 M12-Buchsenvariante
Optional ist der GSV-1A4 mit Rundsteckverbindern für den Sensoranschluss ausgestattet.
Die Gegenstecker müssen separat bestellt werden, bzw. sind Bestandteil des Sensors.
