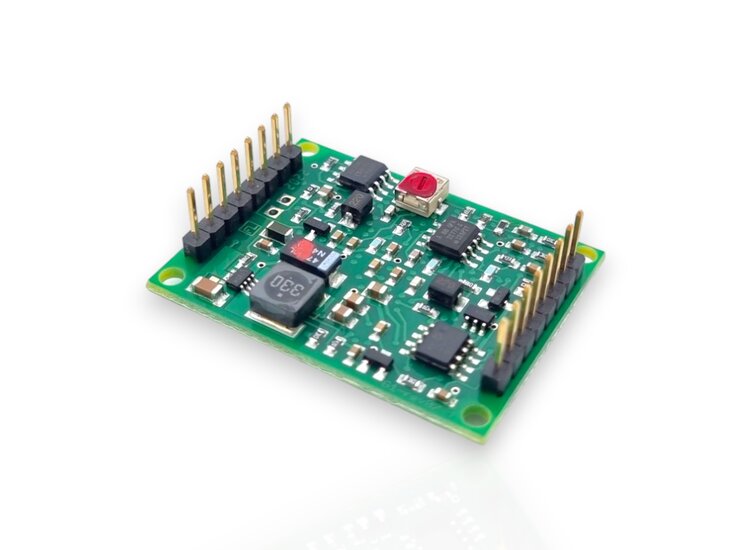

Der Messverstärker GSV-1L / GSV-1M ist mit Spannungsausgängen ±5V oder ±10V verfügbar.
Die Ausführung GSV-1M ist vergossen mit der Schutzart ist IP67.
Zum Anschluss stehen zwei eine 4-polige Rundsteckverbinder, Typ 718, zur Verfügung.
Der Kraftsensor wird mit Pin 1 bis 4 des Rundsteckverbinders A (Buchse) verbunden.
Die Spannungsversorgung, der Analogausgang und der Tariereingang werden an den Rundsteckverbinder B (Stiftkontakte) angeschlossen.
Zum Nullsetzen wird Pin 4 mit der Spannungsversorgung Pin 1 verbunden oder ein Steuersignal zwischen 5 Volt und 24 Volt angelegt.
