Dieser 4-Kanal Messverstärker für Sensoren mit Dehnungsmessstreifen ist mit einer USB Schnittstelle ausgestattet. Die Spannungsversorgung erfolgt über den USB Port auf der Rückseite des Messverstärkers. Der Messverstärker ist mit SUB-D37 Anschluss bzw. mit 4x M12 Anschlussbuchsen lieferbar. Der Messverstärker verfügt über acht digitale Ein- und Ausgänge.
Die analogen Eingänge des Messverstärkers GSV-4USB lassen sich individuell konfigurieren für Dehnungsmessstreifen Vollbrücken, Halbbrücken und Viertelbrücken 120 Ohm, 350 Ohm und 1kOhm. Weitere Eingänge sind 0...5V und 0...10V sowie PT1000.
In der Variante mit SUB-D37 Steckverbinder sind alle Eingangsvarianten auf PINs des Steckverbinders gelegt.

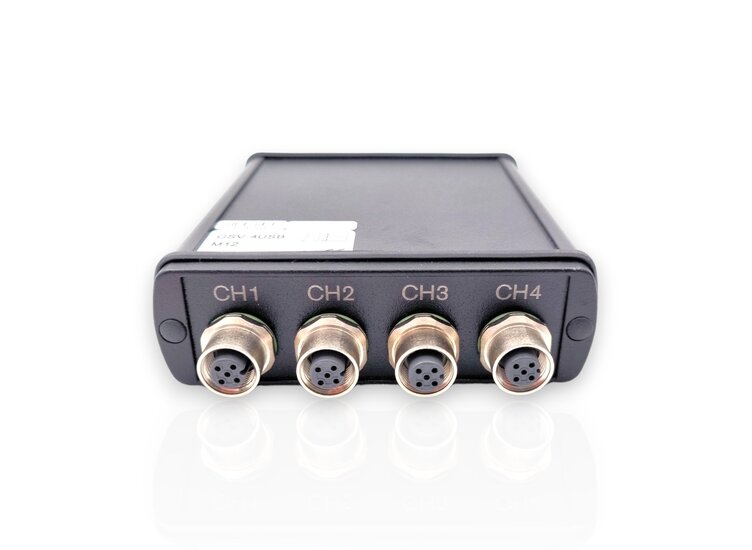

In der Variante mit 4 Stück M12 Steckverbinder muss auf der PIN 5 des Steckverbinders durch setzen von Lötbrücken für den gewünschten Eingangstyp konfiguriert werden. Die Standardkonfiguration für PIN 5 ist "Spannungseingang" und "potentiometrische Sensoren".

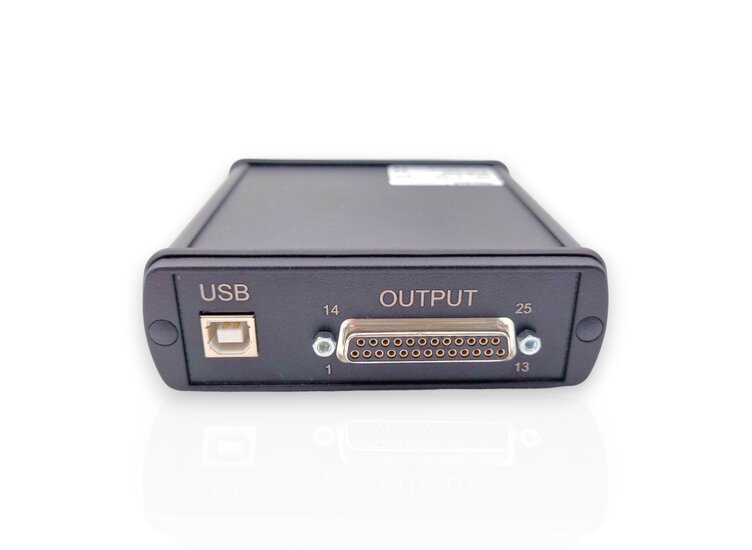

Auf der 25-poligen SubD Buchse steht optional eine RS232 Schnittstelle zur Verfügung. Der USB Port dient in diesem Fall als Spannungsversorgung. Die Konfiguration erfolgt werkseitig als Bestelloption.
