GSV-6CPU Analog- und Digital-Messverstärker - ME-Systeme

Produktbeschreibung

Datenblatt

3D-Modelle

2D-Zeichnung

Anleitungen

Artikelbeschreibung

6 - Kanal DMS-Messverstärker als Leiterplatte
1 Kanal für den DMS-Sensor
5 Kanäle 0 - 3 V
Anschluss: Stiftleisten
Abmessungen: 19 mm x 14 mm x 4 mm
Schnittstelle: UART, CAN, TEDS
Analogausgang: 1,25V ±1,2V (optional)
Eingangsempfindlichkeit: 0.1mV/V...8mV/V
Datenfrequenz 1Hz ... 25kHz
Messdatenrate (digital) 1...800/s x 6
Versorgungsspannung: 3,7...5,5 VDC
Gewicht: 4 g
Schutzart: IP00

Produktbeschreibung

Die Produktreihe GSV-6 bietet Signalverarbeitung für Dehnungsmessstreifen auf kleinster Fläche.

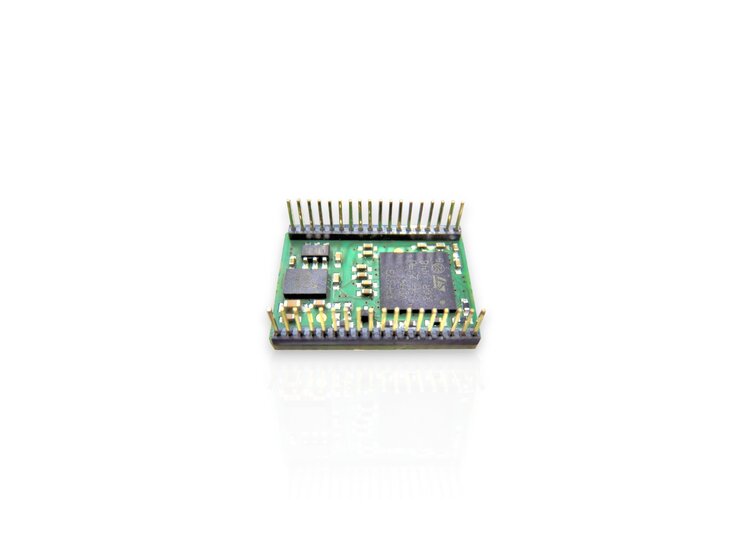

Das Herzstück des GSV-6 ist eine Leiterplatte in den Abmessungen 19mm x 14mm. Diese "GSV-6CPU" stellt alle erforderlichen Funktionen für den Aufbau eines 1- bis 6- Kanal Messverstärkers bereit.

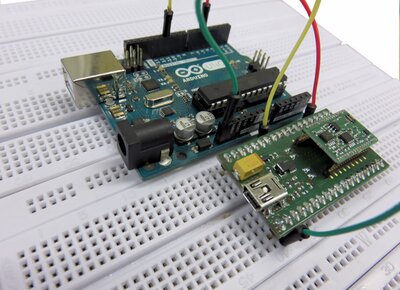

Über zwei 18-polige Stiftleisten im Rastermaß 1.0 werden Anschlussfelder und Funktionen für weitere Anwendungen ergänzt: UART zu Bluetooth, CAN Bus Treiber, GPRS-Modem, usw.

DMS-Brückenspeisung 3V, max. 60mA
DMS-Brückeneingang
Analogausgang 0.. 2.5V für Kanal 1
LED-Ausgang
TEDS-Eingang
Digitale Eingänge für die Funktionen "Tara" und "Scale"
5x Analogeingang 0...3V
Schnittstellen UART (3,3 V), CAN
Versorgungsspannung 3,6V bis 5,5V
3x Schwellwert-Geber 4mA
3,3V Spannungsausgang 10mA
2.5V Referenz 100μA

Der Messverstärker Modul GSV-6CPU wird zur Integration in Geräte mit 1 bis 6 Kanälen eingesetzt. Die Integration des GSV-6CPU erfolgt vorzugsweise über UART- oder CAN Schnittstelle (Ohne CANbus-Transceiver).

Über die TEDS Schnittstelle werden elektronische Datenblätter verarbeitet.

Die GSV-6 CPU enthält (ohne zusätzliche Erweiterung) bereits 6 Eingangskanäle.

Kanal 1ist direkt zur Messung mit DMS-Sensoren geeignet, es steht eine Brückenspeisung für Dehnungsmessstreifen (3V) und ein analoges Ausgangssignal 0...2,5V zur Verfügung.

Mit den Kanälen 2 bis 5 können Spannungen von 0 bis 3V gemessen werden.
