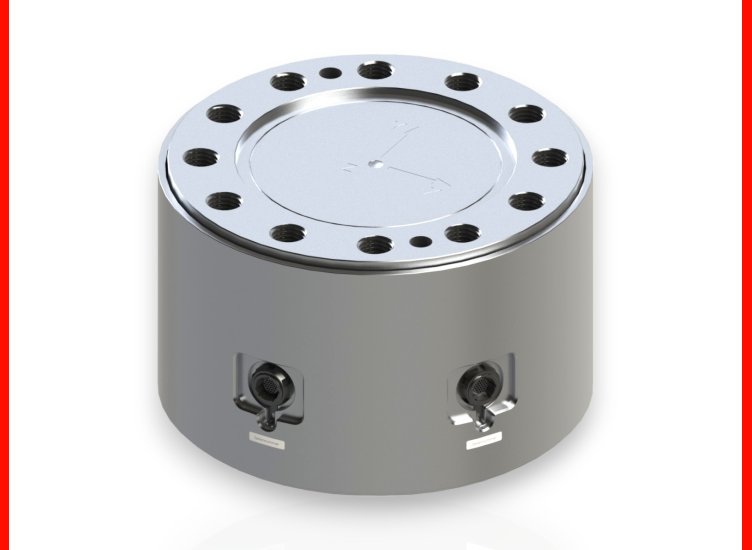

Der Mehrkomponenten-Sensor K6D225 eignet sich für die gleichzeitige Kraft- und Drehmomentmessung in drei zueinander senkrechten Achsen.
Die Messbereiche für die Kräfte und Momente lassen sich werksseitig in einem weiten Bereich anpassen. Der K6D225 wurde speziell für folgende Anwendungen entwickelt:
- Robotik
- Messungen in der Automatisierungstechnik
- Luft- und Raumfahrt
Der Kraft-Momenten Sensor verfügt über 12 Ausgangskanäle. Jeweils 6 Kanäle sind einem robusten Steckverbinder der Serie UP13 zugeordnet.
Die 12 Messkanäle können verwendet werden zur
- zur optimalen Ausnutzung der Messgenauigkeit im Bereich von 0,2% und besser,
- zur redundanten Messung mit zwei Messverstärkern der Serie GSV-8DS.
Alternativ kann der Kraft-Momenten Aufnehmer auch mit 6 Messkanälen betrieben werden. In diesem Fall wird nur ein Messverstärker der Serie GSV-8DS benötigt. Die Messgenauigkeit beträgt dann in einzelnen Komponenten (Fx und Fy) bis zu 20% des Messbereiches.
In Verbindung mit dem Messverstärker GSV-8DS werden die Signale der 12 Messkanäle optimal synchronisiert im Bereich von wenigen Nanosekunden Zeitversatz. Mathematisch sorgt eine 6x12 Matrix zur optimalen Fehlerkompensation und bestmöglichen Genauigkeit.
Die 6x12 Matrix kann mit der Software GSVmulti verarbeitet werden zur Darstellung der Kräfte und Momente.
Bei Verwendung von nur 6 Messkanälen oder bei der redundanten Messung kann die komplette Berechnung der Kräfte und Momente und der Fehlerkompensation im Messverstärker GSV-8DS erfolgen und als Analogsignal ausgegeben werden. In diesem Fall wird kein PC und keine externe Software benötigt.
