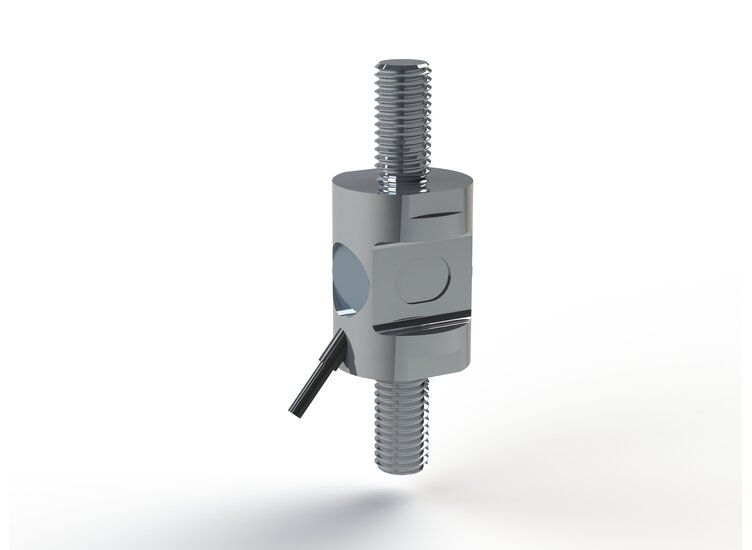

        KM30z Kraftsensor - ME-Systeme
        KM30z Kraftsensor - ME-Systeme
        Art.Nr.: 14474

        KM30z 500N

        • Typ: Zug und Druck Kraftsensor
        • Nennkraft: 500 N
        • Genauigkeitsklasse: 0,5
        • Abmessungen: Ø30 mm x 90 mm
        • Krafteinleitung: 2 x 25 mm Außengewinde Mx
        • Anschluss: 3 m ME-SYSTEME.DE / 24-4 PUR
        • Material: Aluminium-Legierung / Edelstahl

        Option HA (High Accuracy)

        HA - Vorteile:

        • höchste Präzision, die Genauigkeitsklasse wird auf ca. 0,1 erhöht
        • Selektion der Sensoren
        • Verwendung spezieller Kalibrierzubehöre
        • wiederholte Kalibriertests
        • sorgfältige Justage durch Mitarbeiter
        • besseres Abgleich im Sensor und auf der Prüfmaschine
        Alle Details
        Variante auswählen:
        Zum Warenkorb
        Produktbeschreibung
        Datenblatt
        3D-Modelle

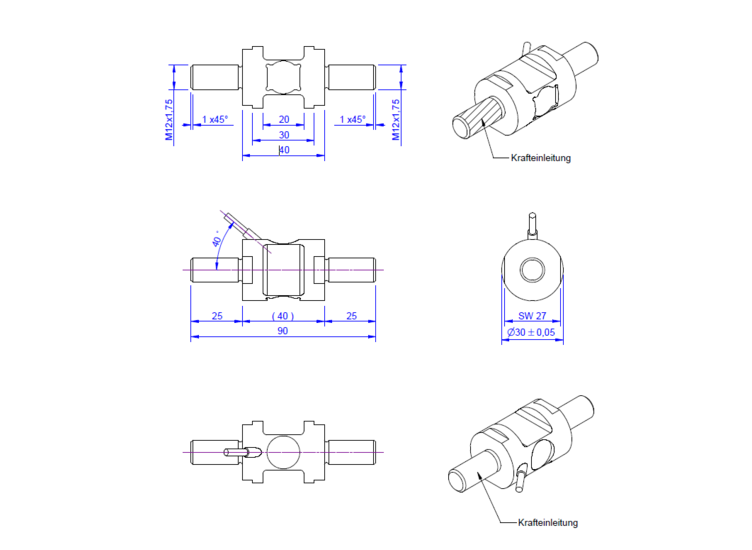

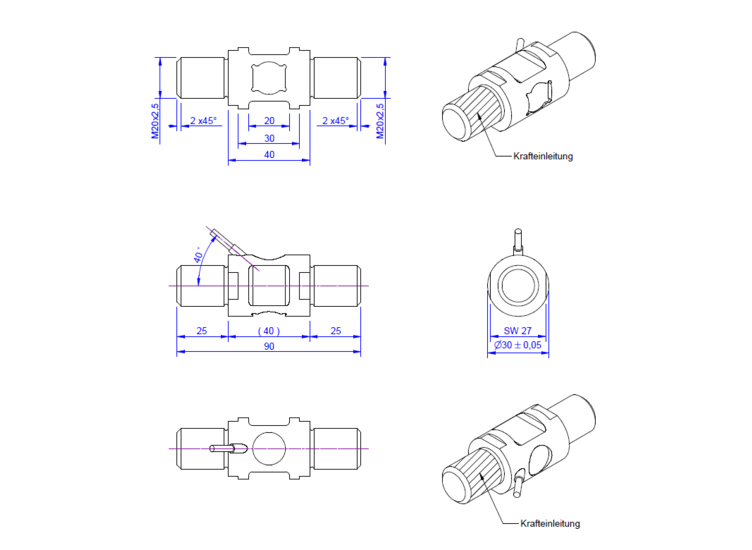

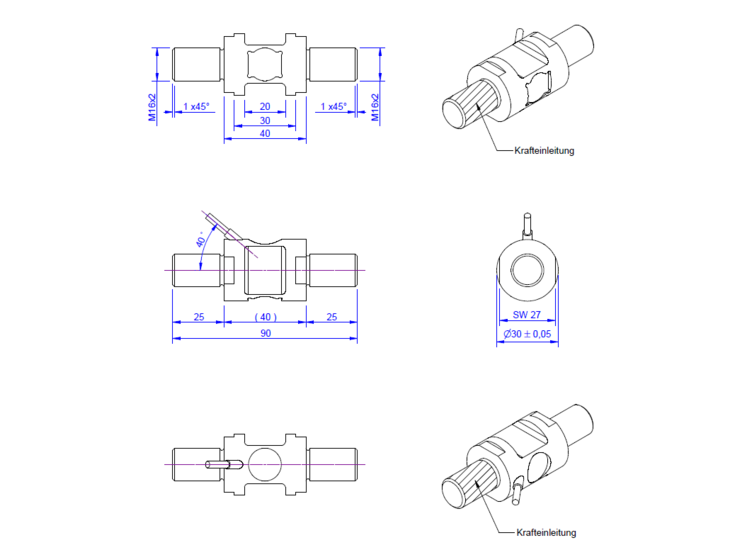

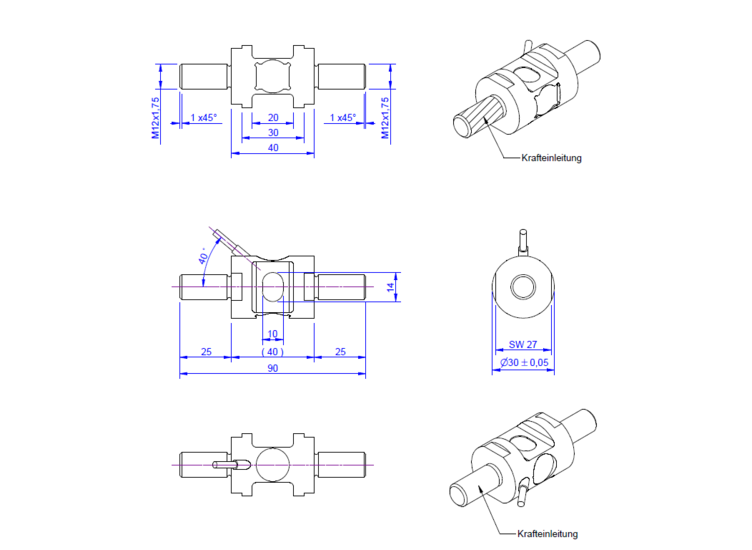

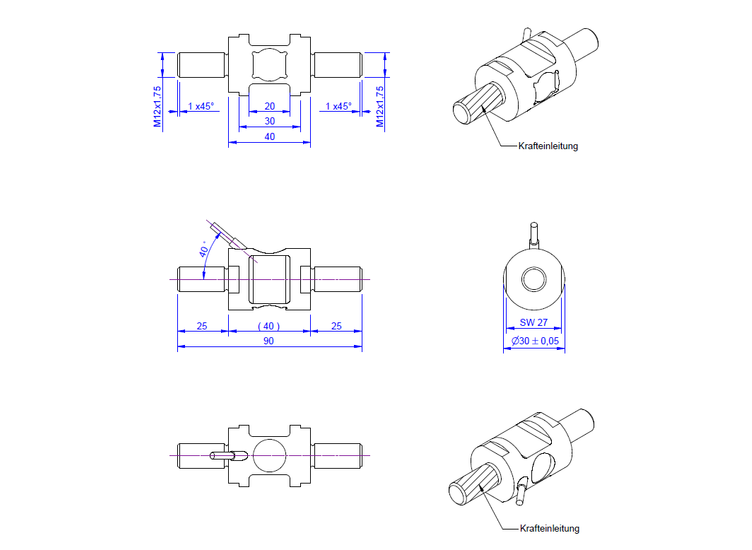

        2D-Zeichnung
        Artikelbeschreibung
        • Typ: Zug und Druck Kraftsensor
        • Nennkraft: 500 N
        • Genauigkeitsklasse: 0,5
        • Abmessungen: Ø30 mm x 90 mm
        • Krafteinleitung: 2 x 25 mm Außengewinde Mx
        • Anschluss: 3 m ME-SYSTEME.DE / 24-4 PUR
        • Material: Aluminium-Legierung / Edelstahl

        Option HA (High Accuracy)

        HA - Vorteile:

        • höchste Präzision, die Genauigkeitsklasse wird auf ca. 0,1 erhöht
        • Selektion der Sensoren
        • Verwendung spezieller Kalibrierzubehöre
        • wiederholte Kalibriertests
        • sorgfältige Justage durch Mitarbeiter
        • besseres Abgleich im Sensor und auf der Prüfmaschine
        Highlights
        • Zug-/Druck-Kraftsensor
        • Hohe Schutzart IP67
        • für Einsatz unter rauen Bedingungen geeignet
        Produktbeschreibung

        Der Kraftsensor KM30z ist ein Zug-/Druck-Kraftsensor mit kompakten Abmessungen. Für die Krafteinleitung sind zwei Gewinde vorgesehen: M12 Regelgewinde bis 10kN, M16 Regelgewinde für 20kN, M20 Regelgewinde bis 50kN. Die Ausführungen bis 2kN sind aus Aluminium-Legierung.  Als Zubehör stehen Ringmuttern zur Verfügung.

        Die Schutzart ist IP 67.

        Empfohlene Produkte

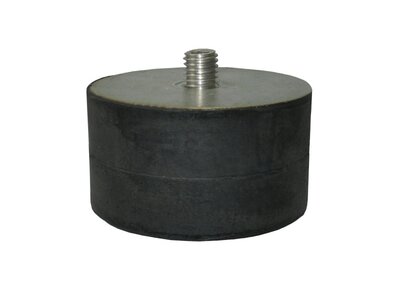

        Elastomer M20
