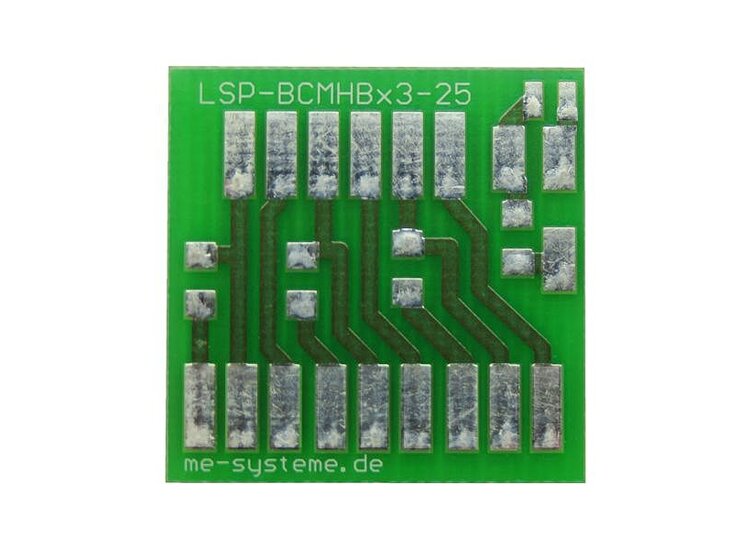

- Leiterplatte mit Beschriftung;
- Abmessungen: 25mm x 25mm x 1,0mm;
- mit Lötstützpunkten zur sicheren Verdrahtung von 3-fach Rosetten 3x45 Grad, Typ FAER-12B;
- 3 Lötflächen zur Bestückung von Ergänzungs Widerständen 0805;
- Leiterplatte als Lötstützpunkt für FAER-12B-35-S6EL und PT-100;
- Besonders große Lötflächen 1,8mm x 5mm;
Die Beschriftung und die besonders großen Lötflächen erleichtern die Verdrahtung komplizierter DMS-Anordnungen vor Ort.
Die Verdrahtung der Brückenschaltung wird ausschließlich über Lötbrücken realisiert.
Durch das zusätzliche Anschlussfeld für SMD Ergänzungswiderstände 1206 lassen sich alle Viertelbrücken auf der Leiterplatte zur Halbbrücke ergänzen, oder durch Auflöten einer Kurzschlussbrücke in Dreileitertechnik kontaktieren.
Zusätzlich steht ein Anschlussfeld für PT100 oder PT1000 Temperatursensoren zur Verfügung.
