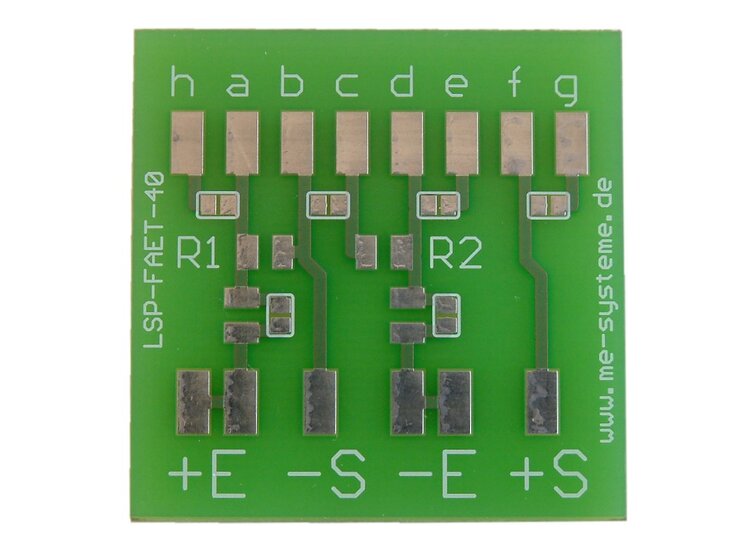

- Leiterplatte mit Beschriftung;
- Abmessungen 40mm x 40mm x 1,5mm;
- Besonders große Lötflächen 2,5mm x 5mm.;
Leiterplatte mit Lötstützpunkten zur sicheren Verdrahtung von Vollbrücken, die aus zwei oder vier Folien-DMS zusammengesetzt sind. (z.B. 2 Stück FAET oder 2 Stück FAED)
Die Beschriftung und die besonders großen Lötflächen erleichtern die Verdrahtung komplizierter DMS-Anordnungen vor Ort.
Die Verdrahtung der Brückenschaltung wird ausschließlich über Lötbrücken realisiert.
Für den Abgleich der Empfindlichkeit können zusätzliche Widerstände in die Speiseleitungen eingefügt werden.
