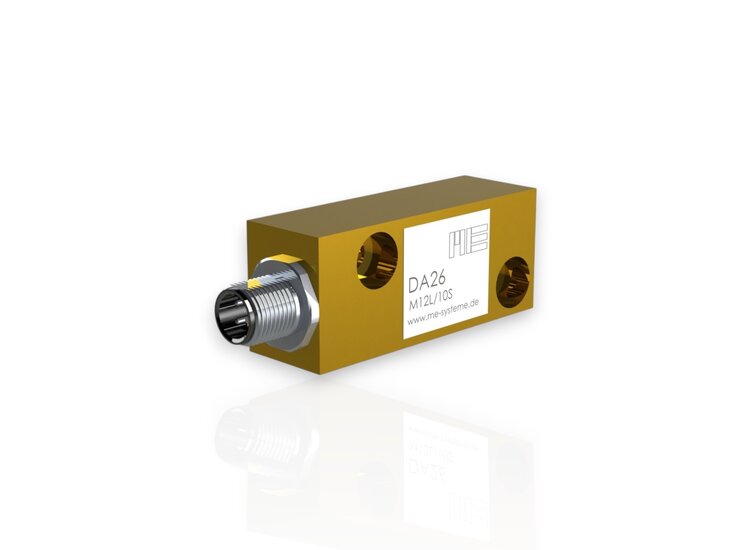

Einsatzbereiche für die Dehnungsaufnehmer DA26 sind die hochauflösende Erfassung von Kräften und Verformungen an massiven Bauteilen z.B. von Pressen, Hebezeugen, Behältern, Stahlträgern, Brücken, sowie auf Pleueln oder Gestellen von Fertigungsmaschinen.
Die nachträgliche Installierbarkeit machen diese Dehnungsaufnehmer zu universellen, nachrüstbaren Sensoren für die Kraft- und Lastüberwachung. Diese Dehnungsaufnehmer sind dauerfest und beständig gegen Öl und Feuchte.
Die günstigste Montage ist quer zur Belastungsrichtung. Durch das Gehäuse werden dann keine Kräfte übertragen. Bis zu einer Dehnung von 100µm/m ist die Montage längs zur Beanspruchungsrichtung jedoch ohne Einschränkungen in der Genauigkeit möglich. Der Aufnehmer DA26 ist auch ohne Flachsenkung zur Montage mit aufgesetzten Gewindebolzen erhältlich.
Mit diesen Dehnungsaufnehmern im robusten und montagefreundlichen Aluminiumgehäuse werden die gleichen Leistungsmerkmale wie bei der Direktapplikation von Dehnungsmessstreifen (DMS) erzielt. Dazu gehören hohe Auflösung, sehr geringe Drifterscheinungen und die Möglichkeiten sowohl zur statischen und dynamischen Messung.
Der Dehnungsaufnehmer enthält einen komplett verdrahteten DMS, der beim Anschrauben des Dehnungsaufnehmers von einem speziell geformten Anpressmechanismus auf das zu beklebende Bauteil gedrückt wird. Das Gehäuse dient dabei als Montagerahmen für die DMS-Applikation.
Die Oberfläche des Bauteils muss vor dem Anschrauben des Dehnungsaufnehmers im Bereich des Dehnungsmessstreifens angeschliffen und gereinigt werden. Der DMS wird durch eine spezielle, ölfeste Dichtung dauerhaft gegen Feuchtigkeit geschützt.
Der Nullabgleich des Dehnungsmessstreifens wird nach der Montage des Dehnungsaufnehmers vom DMS-Messverstärker GSV-2 durchgeführt. Es können Dehnungen ab 0,1µm/m zur Anzeige gebracht werden. Dies entspricht einer mechanischen Spannung von ca. 0,02N/mm2 auf einer Bauteiloberfläche aus Stahl. Mit der Kombination von Dehnungsaufnehmer und Messverstärker GSV-2 können Schaltschwellen ab ca. 1µm/m (entsprechen 0,2N/mm2) überwacht werden, wenn periodisch ein Nullabgleich durchgeführt wird.
Für Anwendungen in der Wägetechnik wird eine Dehnungsbereich von wenigstens 30µm/m (6 N/mm2) empfohlen, um möglichst geringe Drift zu erzielen.
