Der Dehnungsaufnehmer DA90 eignet sich durch seine geschlossene Bauform und Ausführung in rostfreiem Edelstahl für die Dehnungs- und Kraftmessung an Maschinenelementen und -Bauteilen in rauher Umgebung.

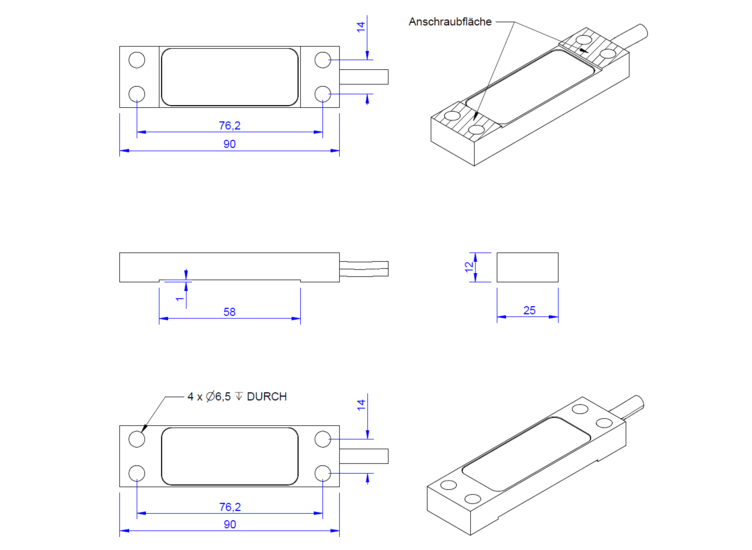

Die Installation erfolgt durch Anschrauben des Aufnehmers mit 4 Schrauben M6x20. Einsatzbereiche sind beispielsweise die Kraftüberwachung, Füllstandsmessung und Dehnungserfassung an Bauteilen aus Stahl. Mechanische Belastungen auf dem Bauteil werden mittels Kraftschluss über die 4 Befestigungsschrauben auf den Dehnungsaufnehmer übertragen und in ein elektrisches Ausgangssignal umgesetzt.
Ausgangssignal und Temperaturverhalten und Übersetzungsfaktor sind abhängig von der Geometrie- und von der Werkstoffpaarung von Dehnungsaufnehmer und Bauteil. Die Kalibrierung des Aufnehmers erfolgt deshalb durch Beaufschlagung des Bauteils mit bekannter Kraft.
Der Dehnungsaufnehmer DA90e enthält eine Auswerteelektronik 0...10 V oder 4...20 mA mit Nullsetz- und Skalierfunktion sowie mit Schwellwertausgang.
