Der Messverstärker GSV-15HSW verfügt über zwei Schwellwertausgänge, die über Codierschalter in 10% Stufen eingestellt werden können.
Mit der „Scale-Funktion“ kann eine beliebige Eingangsgröße im Bereich zwischen 0,2 mV/V und 3,5 mV/V auf eine analoge Ausgangsspannung von 10V bzw. 20mA skaliert werden.
Der Messverstärker GSV-15HSW verfügt über zwei Schwellwertausgänge, die über Codierschalter in 10% Stufen eingestellt werden können.
Mit der „Scale-Funktion“ kann eine beliebige Eingangsgröße im Bereich zwischen 0,2 mV/V und 3,5 mV/V auf eine analoge Ausgangsspannung von 10V bzw. 20mA skaliert werden.
Klemmenkasten für den Anschluss von bis zu 4 Wägezellen
Schutzart IP66
Ausgangssignal -10V...+10V oder 4...20mA konfigurierbar
Nullsetzeingang über digitalen Eingang
Autoscale Funktion zur automatischen Anpassung der Eingangsempfindlichkeit
2 Schwellwertschalter, potentialfrei
Der Klemmenkasten mit integriertem Messverstärker GSV-15KL4 eignet sich zum Anschluss von Sensoren mit Dehnungsmessstreifen, wie z.B. Kraftsensoren, Drehmomentsensoren, Dehnungssensoren und Wägezellen.
Einsatzgebiet ist die Siloverwiegung mit Wägezellen oder Dehnungsaufnehmern.

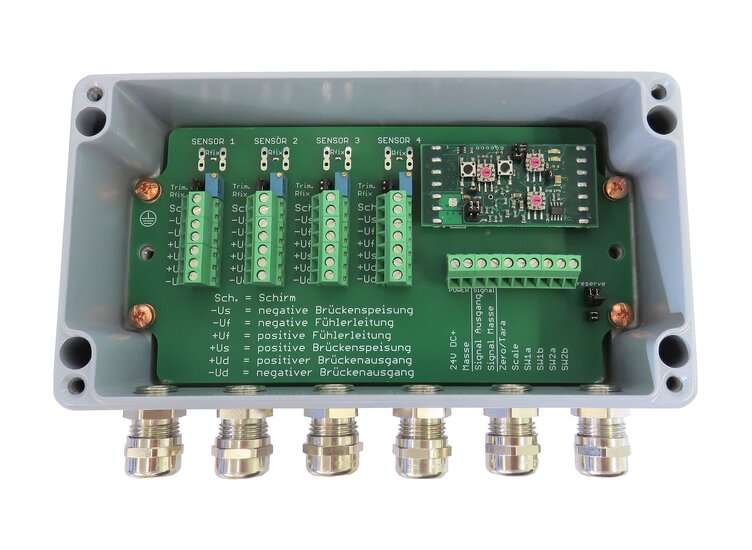

Für die Parallelschaltung von bis zu 4 Wägezellen oder 4 Dehnungsaufnehmern einer Wiegeeinrichtung stehen 4 Klemmleisten „RM5“ zur Verfügung.

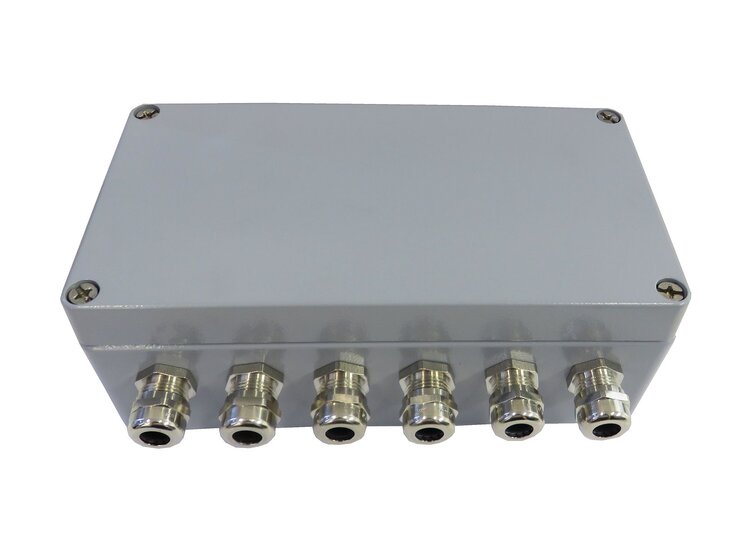

Der Klemmkasten mit den Abmessungen 220mm x 120mm x 81mm ist in der Schutzart IP66 ausgeführt.
Die integrierte Messelektronik vom Typ „GSV-15HSW“ verfügt über zwei Schwellwertausgänge, die über Codierschalter in 10% Stufen eingestellt werden können.
Über einen digitalen Eingang oder über einen Tastschalter kann ein automatischer Nullabgleich ausgelöst werden. Der Nullpunkt wird in einem nichtflüchtigen Speicher gesichert.
Mit der „Scale-Funktion“ kann eine beliebige Eingangsgröße im Bereich zwischen 0,2 mV/V und 3,5 mV/V auf eine analoge Ausgangsspannung von 10V bzw. 20mA skaliert werden. Die Scale Funktion wird ausgelöst über einen Tastschalter oder über den digitalen Eingang „Scale“. Durch einen Codierschalter kann eingestellt werden, ob Scale bei voller Belastung oder bei einer Teillast durchgeführt werden soll: Für die Scale Funktion können Eingangssignale von 10% bis 100% in 10% Stufen gewählt werden.
Durch den integrierten digitalen Filter wird insbesondere bei niedrigen Frequenzen von 5...105 Hz ein stabiles, rauscharmes und nullpunktstabiles Ausgangssignal gebildet, auch bei hohen Verstärkungen von niedrigen Eingangssignalen von z.B. 0,2 mV/V.
Die Auflösung am Analogausgang beträgt 4096 Teile.
Werksseitig ist die Abtastrate auch auf 1000 Hz einstellbar.
Mit Hilfe von Steckbrücken kann der Analogausgang als Strom- oder Spannungsausgang konfiguriert werden.
