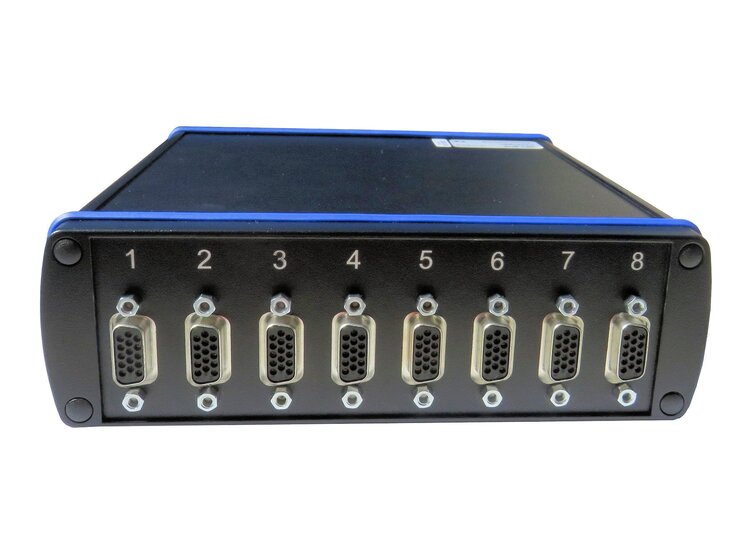

GSV-8DS SubD15HD

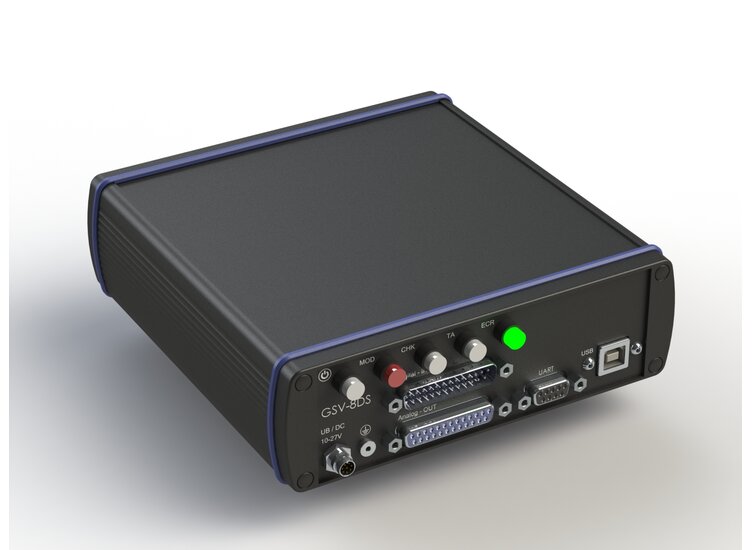

Der 8-Kanal Messverstärker GSV-8 zeichnet sich durch besonders hohe Auflösung bei Datenfrequenzen von 1 Hz bis 48000 Hz aus. Die 8 Kanäle werden dabei gleichzeitig, ohne Multiplex, erfasst.
Als Kommunikationsschnittstellen stehen USB-Port, optional EtherCAT oder CANbus zur Verfügung.
Das Gerät verfügt über 8 konfigurierbare Analogausgänge (u.a. ±10V und 4...20mA).
Eine UART/RS232/RS422 Schnittstelle dient zur Steuerung des Messverstärkers über externe Hardware, z.B. Raspberry PI oder zur Erweiterung mit externen Device Servern.
Es stehen 8 Analogeingänge zur Verfügung. Sie sind individuell konfigurierbar als:

• DMS Eingang für Vollbrücken in 4- und 6-Leitertechnik
• DMS Eingang für Halbbrücken
• DMS Eingang für Viertelbrücken 120 Ohm, 350 Ohm, 1kOhm
• Single-ended Eingang ±10V
• Eingang für PT1000 Temperaturfühler,
• Eingang für Termoelement Typ K, (7x Typ-K, 1x Vergleichsmessstelle PT1000)
• optional IEPE Eingang über Adapter

Über einen Adapterstecker mit BNC Buchse lassen sich Sensoren mit IEPE (ICP) Schnittstelle anschließen, z.B. IEPE Beschleunigungssensoren, IEPE Kraftsensoren, etc.

Der Messverstärker GSV-8DS SubD44 ist ausgestattet mit Industriesteckverbinder SubD44HD. Dieser Steckverbinder eignet sich zum Anschluss von

• 1x 6-Achsen Sensor K6D oder alternativ mit
• 2x für DMS 0-45-90 Rosetten oder 2x 3-Achsen Sensoren;
• 1x für 2 DMS T-Rosette oder 1x 2-Achsen Sensoren;

Die Eingänge 1 bis 6 sind auf dem Steckverbindern 1/6 parallelgeschaltet mit  den Eingängen auf den Steckverbindern 1/3 bzw. 4/6.
