Artikelbeschreibung

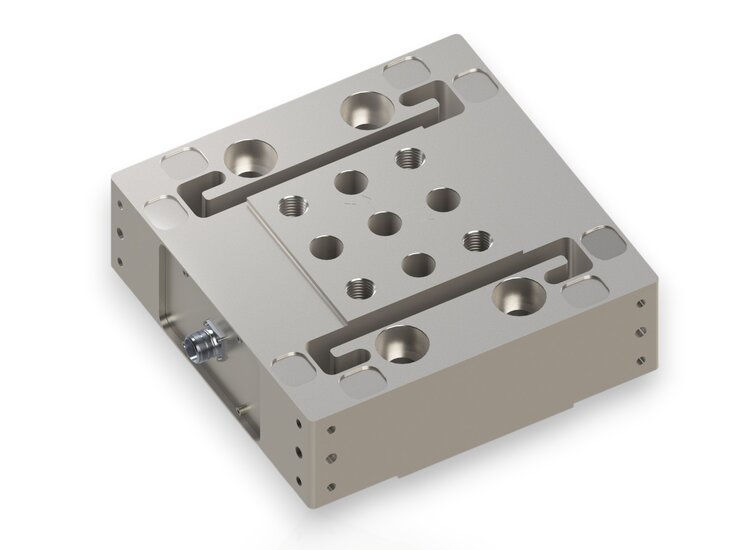

Typ: 3-Achsen-Kraftsensor
Nennkraft: Fx: 50 kN, Fy: 50 kN, Fz: 50 kN
Genauigkeitsklasse: 0,5
Abmessungen: 300 mm x 300 mm x 100 mm
Krafteinleitung: 4 x Innengewinde M24x3, 5 x Passbohrung 25 mm H7
Anschluss: 5 m Unitronic FD CP (TP) Plus 6 x 2 x 0,14
konfektioniert mit 12-pol. Flanschstecker M23 (female)
Material: Werkzeug-Stahl, verzinkt

erforderliches Zubehör:

Transportkiste

Produktbeschreibung

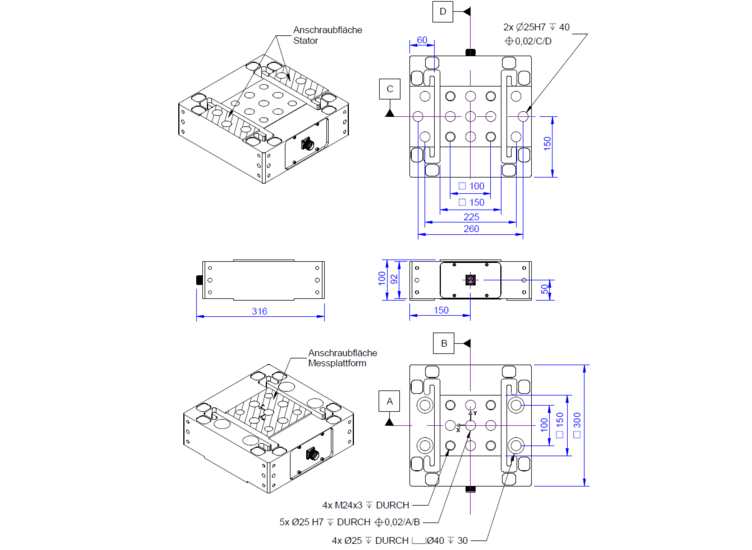

Der 3-Achssensor K3D300 eignet sich für die Kraftmessung in drei zueinander senkrechten Achsen. Die Krafteinleitung erfolgt auf dem Absatz 150mm x 150mm. Auf dieser Fläche kann ein Bauteil mit vier Schrauben M24 verbaut werden. Die Unterseite des Sensors wird mit vier Schrauben M24 an der Unterseite befestigt. Die Anschraubflächen müssen plan mit dem Sensor abschließen.
