        3-Achsen-Kraftsensor, 2 N ...50 N, Genauigkeitsklasse 0,5, 40mm x 40mm x 20mm, 3m Anschlusskabel
        3-Achsen-Kraftsensor, 2 N ...50 N, Genauigkeitsklasse 0,5, 40mm x 40mm x 20mm, 3m Anschlusskabel
        Art.Nr.: 3108

        K3D40 2N

        • Typ: 3-Achsen-Kraftsensor
        • Nennkraft: Fx: 2 N, Fy: 2 N, Fz: 2 N
        • Genauigkeitsklasse: 0,5
        • Abmessungen: 40 mm x 40 mm x 20 mm
        • Krafteinleitung: 4 x Innengewinde M3x0,5
        • Anschluss: 3 m MESC-12x0061-PUR
        • Material: Aluminium-Legierung
        • Gewicht: 85 g

        Option HA (High Accuracy)

        HA - Vorteile:

        • höchste Präzision, die Genauigkeitsklasse wird auf ca. 0,2 - 0,3 erhöht
        • Selektion der Sensoren
        • Verwendung spezieller Kalibrierzubehöre
        • wiederholte Kalibriertests
        • sorgfältige Justage durch Mitarbeiter
        • besseres Abgleich im Sensor und auf der Prüfmaschine
        Alle Details
        Variante auswählen:
        Konfigurierbares Produkt – Jetzt konfigurieren!
        Zum Warenkorb
        Produkt konfigurieren:
        Art.Nr.: 3108

        K3D40 2N

        • Typ: 3-Achsen-Kraftsensor
        • Nennkraft: Fx: 2 N, Fy: 2 N, Fz: 2 N
        • Genauigkeitsklasse: 0,5
        • Abmessungen: 40 mm x 40 mm x 20 mm
        • Krafteinleitung: 4 x Innengewinde M3x0,5
        • Anschluss: 3 m MESC-12x0061-PUR
        • Material: Aluminium-Legierung
        • Gewicht: 85 g

        Option HA (High Accuracy)

        HA - Vorteile:

        • höchste Präzision, die Genauigkeitsklasse wird auf ca. 0,2 - 0,3 erhöht
        • Selektion der Sensoren
        • Verwendung spezieller Kalibrierzubehöre
        • wiederholte Kalibriertests
        • sorgfältige Justage durch Mitarbeiter
        • besseres Abgleich im Sensor und auf der Prüfmaschine
        Alle Details
        Variante auswählen:
        Konfigurierbares Produkt – Jetzt konfigurieren!
        Zum Warenkorb
        Produkt konfigurieren:
        Produktbeschreibung
        Datenblatt
        3D-Modelle

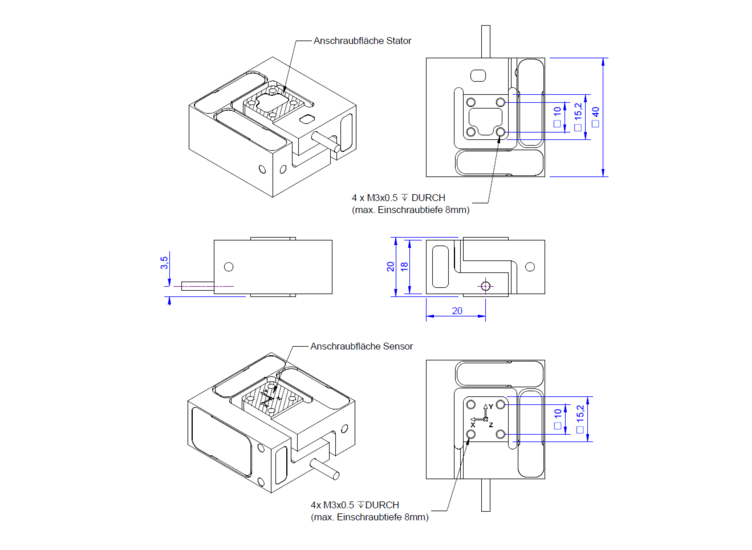

        2D-Zeichnung
        Anleitungen
        Artikelbeschreibung
        • Typ: 3-Achsen-Kraftsensor
        • Nennkraft: Fx: 2 N, Fy: 2 N, Fz: 2 N
        • Genauigkeitsklasse: 0,5
        • Abmessungen: 40 mm x 40 mm x 20 mm
        • Krafteinleitung: 4 x Innengewinde M3x0,5
        • Anschluss: 3 m MESC-12x0061-PUR
        • Material: Aluminium-Legierung
        • Gewicht: 85 g

        Option HA (High Accuracy)

        HA - Vorteile:

        • höchste Präzision, die Genauigkeitsklasse wird auf ca. 0,2 - 0,3 erhöht
        • Selektion der Sensoren
        • Verwendung spezieller Kalibrierzubehöre
        • wiederholte Kalibriertests
        • sorgfältige Justage durch Mitarbeiter
        • besseres Abgleich im Sensor und auf der Prüfmaschine
        Produktbeschreibung

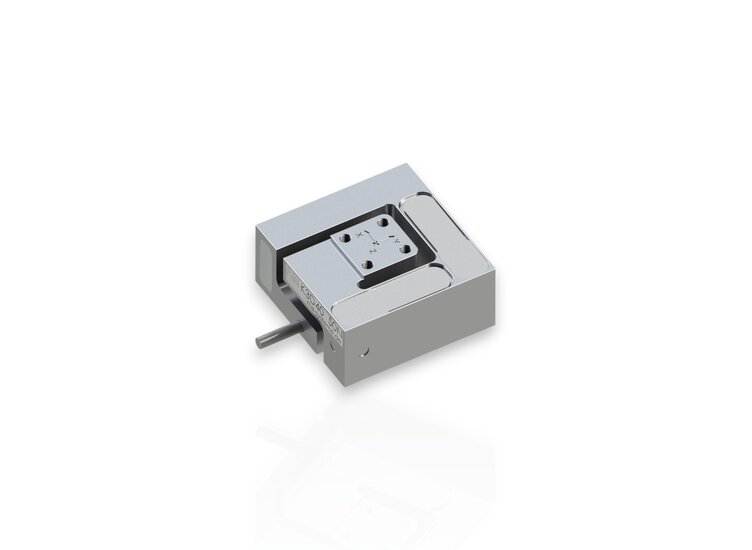

        Der 3-Achs Sensor K3D40 eignet sich für die Kraftmessung in drei zueinander senkrechten Achsen.

        Er ist verfügbar für 2N, 10N in allen drei Achsen, und kann optional in anderen Messbereichen gefertigt werden.

        Er zeichnet sich durch eine besonders kompakte Bauform mit einer Grundfläche von 40mm x 40mm und einer geringen Gesamthöhe von nur 20mm aus.
