        1-Kanal Messverstärker mit ±10V oder 4...20mA Ausgangssignal, 10Hz...10kHz Tiefpass-Filter und 2 Schwellwertgebern für Hutschienenmontage
        1-Kanal Messverstärker mit ±10V oder 4...20mA Ausgangssignal, 10Hz...10kHz Tiefpass-Filter und 2 Schwellwertgebern für Hutschienenmontage
        Art.Nr.: 14831

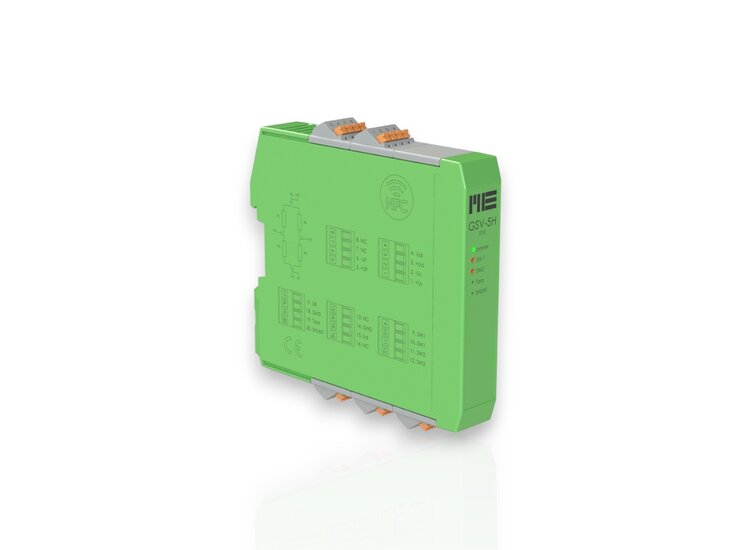

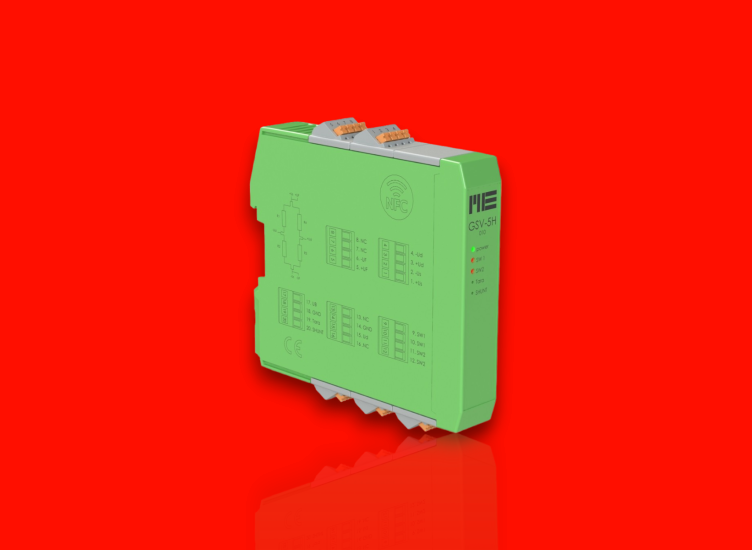

        GSV-5H

        • DMS-Messverstärker im Hutschienengehäuse;
        • 19,5 mm x 117 mm x 111 mm
        • 16 Steck-/Klemmverschraubungen;
        • Analogausgang ±10V;
        • 2 Schwellwertausgänge;
        • Offset konfigurierbar;
        • Grenzfrequenz 250Hz;
        • 4 Eingangsempfindlichkeiten 4/2/1/0,5 mV/V konfigurierbar;
        • Tarierfunktion über Steuerleitung;
        • Versorgungsspannung 11V..28V DC;

        Alle Details
        Variante auswählen:
        Zum Warenkorb
        Produktbeschreibung
        Datenblatt
        3D-Modelle
        2D-Zeichnung
        Artikelbeschreibung
        • DMS-Messverstärker im Hutschienengehäuse;
        • 19,5 mm x 117 mm x 111 mm
        • 16 Steck-/Klemmverschraubungen;
        • Analogausgang ±10V;
        • 2 Schwellwertausgänge;
        • Offset konfigurierbar;
        • Grenzfrequenz 250Hz;
        • 4 Eingangsempfindlichkeiten 4/2/1/0,5 mV/V konfigurierbar;
        • Tarierfunktion über Steuerleitung;
        • Versorgungsspannung 11V..28V DC;

        Highlights
        • Nullsetzfunktion über Steuerleitung
        • 250 Hz Filter in der Standardausführung
        • 10 Hz, 2,5 kHz oder 10 kHz Filter konfigurierbar (Lötbrücken)
        • durchgehend analoger Signalfluss, geeignet für Schwingungsanalyse
        • Messbereich in 4 Stufen konfigurierbar über NFC/Smartphone APP (4mV/V, 2mV/V, 1 mV/V, 0.5mV/V)
        • Ausgangssignal ±10V
        • 4- / und 6-Leitertechnik
        • 2 Schwellwertgeber, galvanisch entkoppelt, über NFC/Smartphone APP konfigurierbar
        • Speisung von bis  zu 8 Vollbrücken à 350 Ohm
        • Anschluss von Halb- und Vollbrücken als Option
