Art.Nr.: 5894

GSV-6L

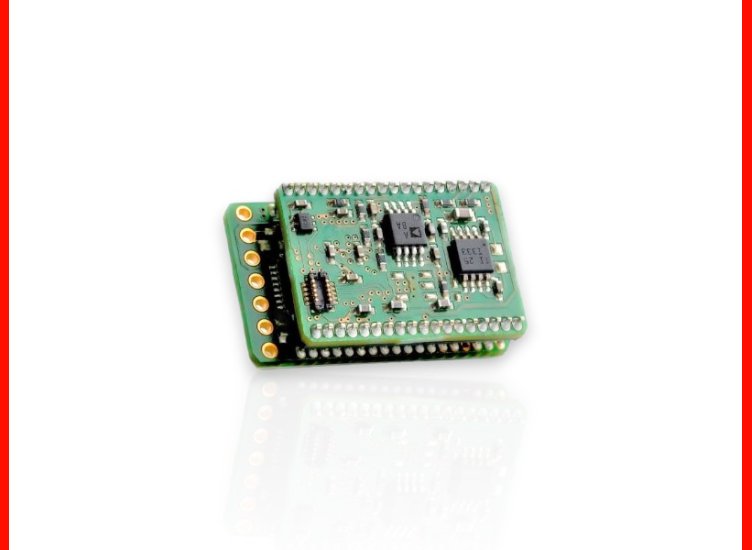

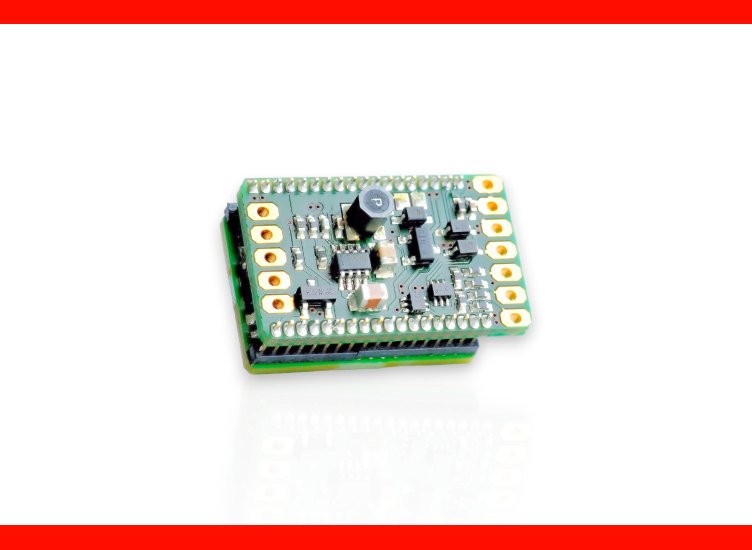

1 - Kanal DMS-Messverstärker als Leiterkarte
Anschluss: Lötanschluss

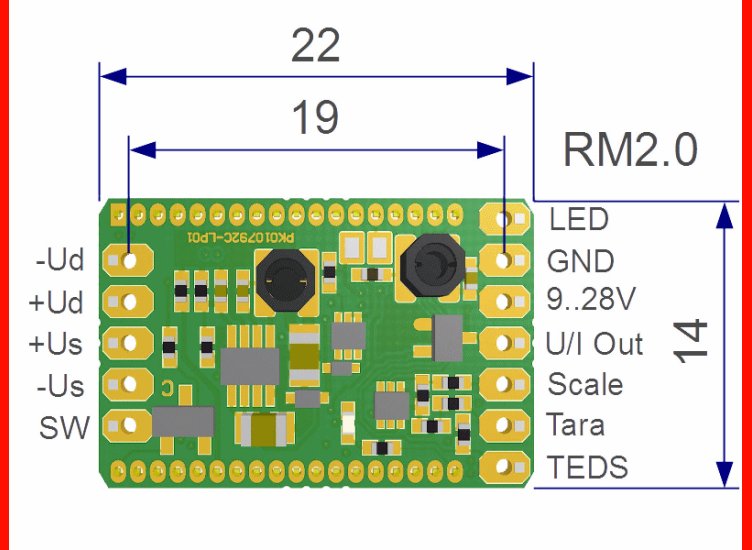

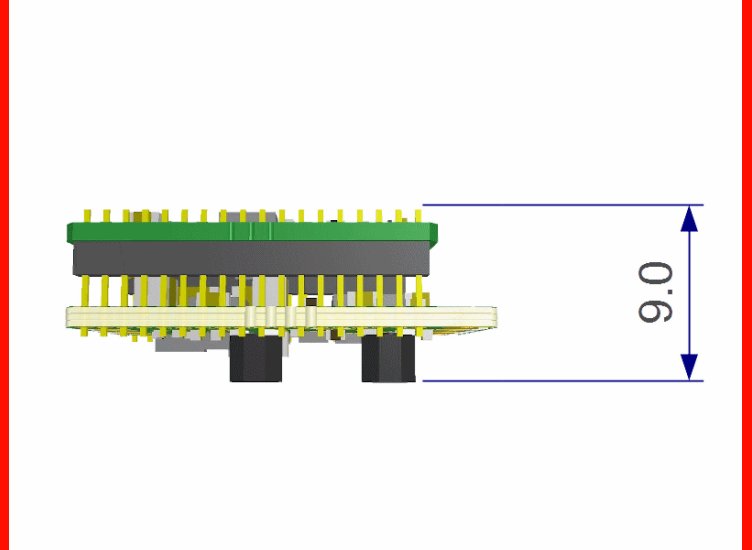

Abmessungen: 22 mm x 14 mm x 9 mm
Schnittstelle: TEDS
Analogausgang: -10V...+10V oder 4...20mA
Eingangsempfindlichkeit: 0.1mV/V...8mV/V
Datenfrequenz 1Hz ... 25kHz
Versorgungsspannung: 12V...24V DC
Konfiguration über zwei Steuerleitungen "Tara" und "Scale"
Gewicht: 9 g
Schutzart: IP00/IP66

Der Messverstärker GSV-6L erlaubt die Umsetzung des Dehnungsmessstreifen Signals von Kraftsensoren, Drehmomentsensoren, Drucksensoren und Dehnungssensoren in ein analoges Ausgangssignal.
Der GSV-6L wird dabei im Sensor vergossen.
Der GSV-6L ist zu 100% konfigurierbar. Er erlaubt Strom- oder Spannungsausgang, die Verschiebung des Nullpunkts, die Einstellung der Samplingrate, das Zuschalten von Tiefpassfiltern.
Mit einer Samplingrate von 50kS/S ist der GSV-6L der schnellste und kleinste Messverstärker seiner Art.

Alle Details

Produktbeschreibung

Datenblatt

3D-Modelle

Anleitungen

Artikelbeschreibung

1 - Kanal DMS-Messverstärker als Leiterkarte
Anschluss: Lötanschluss
Abmessungen: 22 mm x 14 mm x 9 mm
Schnittstelle: TEDS
Analogausgang: -10V...+10V oder 4...20mA
Eingangsempfindlichkeit: 0.1mV/V...8mV/V
Datenfrequenz 1Hz ... 25kHz
Versorgungsspannung: 12V...24V DC
Konfiguration über zwei Steuerleitungen "Tara" und "Scale"
Gewicht: 9 g
Schutzart: IP00/IP66

Produktbeschreibung

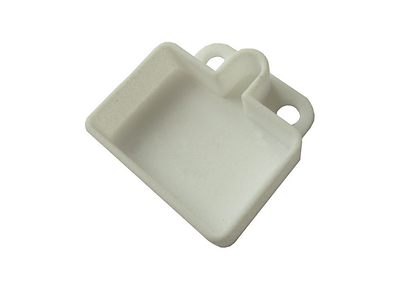

Der Messverstärker GSV-6L ergänzt die GSV-6CPU durch einen konfigurierbaren Analogausgang. Der GSV-6L ist konzipiert für die Integration in Sensoren und in die Integration in Gehäuse mit kleinstmöglichen Abmessungen, wie z.B. Steckergehäuse, Typ "GSV-6K". Auch nach dem Verguss lassen sich alle Eigenschaften des GSV-6L über zwei Steuerleitung "Tara" und "Scale" vollständig konfigurieren. Über einen TEDS Eingang werden die Kalibrierdaten aus dem elektronischen Datenblatt des Sensors automatisch übernommen. Der Analogausgang wird dann automatisch auf die im TEDS hinterlegte Steigung justiert.

Erfahren Sie mehr über TEDS
