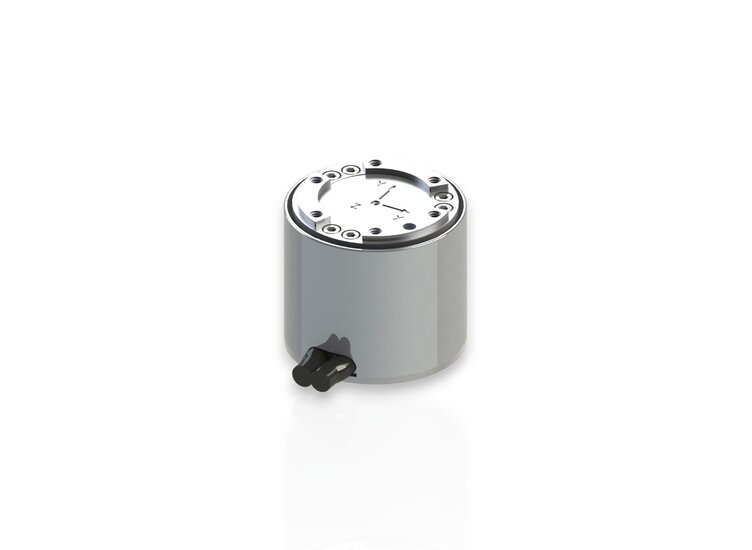

Der Mehrkomponenten Sensor K6D27 eignet sich zur Messung der Kräfte in drei Achsen des Raumes sowie zur Messung der Momente um die drei Achsen des Raumes.
Dieser „3D-Kraft“- und „3D-Drehmoment“ Sensor ist in einem Zylinder von nur 27mm Durchmesser integriert.
Der Sensor ist ausgestattet mit 24 hochohmigen Ultraminiatur-Dehnungsmessstreifen der neuesten Generation. Trotz der geringen Abmessungen ist der Mehrkomponenten Sensor sehr robust: Die Schutzart ist IP65, das Teflon-Anschlusskabel ist temperaturbeständig, hochflexibel und für Anwendungen in der Medizintechnik geeignet. Die insgesamt 24 Anschlusslitzen sind aufgeteilt auf zwei Teflonkabel AWG 32 mit jeweils einem Durchmesser von weniger 2mm. Dadurch wird bestmögliche Flexibilität erreicht.
Die Anschlusskabel sind an einem der beiden Montageflansche fixiert. Dadurch entstehen keine Messfehler durch die Elastizität der Anschlusskabel.

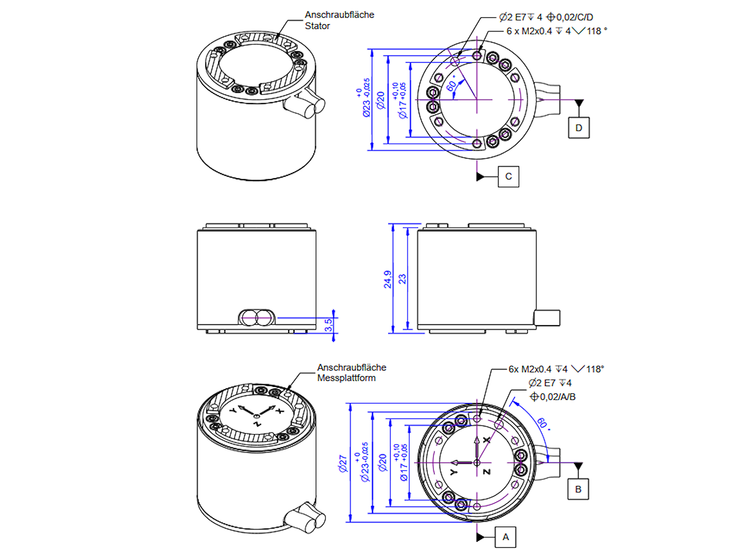

Beide Montageflansche sind symmetrisch ausgeführt. Sie haben jeweils zwei Zentrierbunde Ø23mm und Ø17mm sowie je eine Passbohrung Ø2mm.
Die Steifigkeit dieses Sensors gegenüber Kräften beträgt ca 5000N/mm. Die Steifigkeit des Sensors gegenüber Momenten beträgt ca. 106 Nmm/rad.
Einsatzgebiete des Sensors sind z.B.
Die Messung von Kräften ab 50 Mikronewton und von Momenten ab 1 Milli-Newtonmeter sind zum Beispiel in Verbindung mit GSV-1A8USB K6D und der Software GSVmulti möglich.
erforderliches Zubehör:
empfohlenes Zubehör:
![]() |
mehr Informationen über die 6-Achsen Mehrkomponentensensoren: K6D::Info |
Der Mehrkomponenten Sensor K6D27 eignet sich zur Messung der Kräfte in drei Achsen des Raumes sowie zur Messung der Momente um die drei Achsen des Raumes.
Dieser „3D-Kraft“- und „3D-Drehmoment“ Sensor ist in einem Zylinder von nur 27mm Durchmesser integriert.
Der Sensor ist ausgestattet mit 24 hochohmigen Ultraminiatur-Dehnungsmessstreifen der neuesten Generation. Trotz der geringen Abmessungen ist der Mehrkomponenten Sensor sehr robust: Die Schutzart ist IP65, das Teflon-Anschlusskabel ist temperaturbeständig, hochflexibel und für Anwendungen in der Medizintechnik geeignet. Die insgesamt 24 Anschlusslitzen sind aufgeteilt auf zwei Teflonkabel AWG 32 mit jeweils einem Durchmesser von weniger 2mm. Dadurch wird bestmögliche Flexibilität erreicht.
Die Anschlusskabel sind an einem der beiden Montageflansche fixiert. Dadurch entstehen keine Messfehler durch die Elastizität der Anschlusskabel.
Beide Montageflansche sind symmetrisch ausgeführt. Sie haben jeweils zwei Zentrierbunde Ø23mm und Ø17mm sowie je eine Passbohrung Ø2mm.
Die Steifigkeit dieses Sensors gegenüber Kräften beträgt ca 5000N/mm. Die Steifigkeit des Sensors gegenüber Momenten beträgt ca. 106 Nmm/rad.
Einsatzgebiete des Sensors sind z.B.
Die Messung von Kräften ab 50 Mikronewton und von Momenten ab 1 Milli-Newtonmeter sind zum Beispiel in Verbindung mit GSV-1A8USB K6D und der Software GSVmulti möglich.
